PJSC „TERA“ entwickelt, produziert und installiert seit 2009 kabelgebundene und kabellose automatisierte Temperatur- und Feuchtigkeitskontrollsysteme (ASKTV) in Unternehmen der Pharma- und Lebensmittelindustrie. Alle installierten Überwachungssysteme haben bei unseren Kunden die erforderlichen Validierungsverfahren zur Einhaltung der GMP-, GDP-, GCP-, GPP-, FDA 21 CFR (Part11), GAMP- und HACCP-Anforderungen erfolgreich bestanden.

ZUSAMMENSETZUNG DES DRAHTSYSTEMS

Das Steuerungssystem besteht aus:

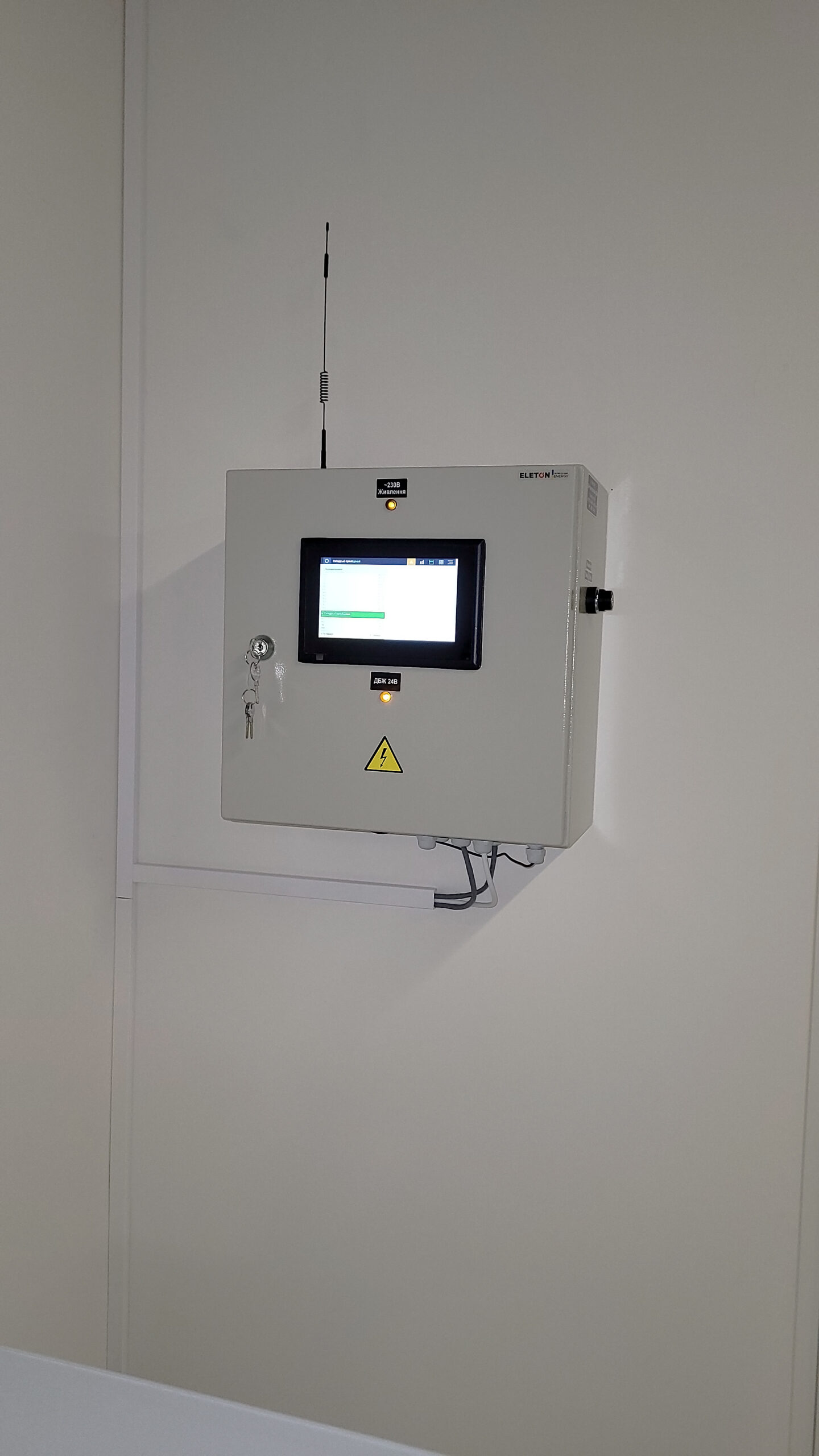

1. 1. CS10600 Registrar-Webserver, der zum Sammeln von Daten von kabelgebundenen Wandlern erfassen soll. Dieses Gerät erfüllt mehrere Funktionen: Es aggregiert und speichert die von den Konvertern empfangenen Daten, ermöglicht den Internetzugriff auf Daten über die Webschnittstelle der darauf installierten Software, stellt Notfallsignale bereit und übernimmt die Funktion eines Datenbankservers. Der Webserver-Logger verwendet den RS485-Port zum Anschluss der kabelgebundenen TSP RST- und DVT RST-Wandler. Der Internetzugang zum Gerät erfolgt über Ethernet oder ein integriertes 4G/LTE-Modem. Der Rekorder-Webserver ist zusammen mit der unterbrechungsfreien Stromversorgungseinheit N1-UPS stationär in der Kunststoffabdeckung installiert. Das Gerät ist in der Lage, Daten von bis zu 30 kabelgebundenen Wandlern zu aggregieren und zu speichern. Der nichtflüchtige Speicher auf dem Registrar-Webserver ermöglicht die Speicherung der Daten für mehr als 10 Jahre.
   2. TSP RST-Draht-Thermotransducer und DVT RST-Draht-Transducer für relative Luftfeuchtigkeit und Lufttemperatur, installiert in Lagerräumen, auf Gestellen, Regalen, Gefrierschränken oder Kühlschränken. Der Konverter kann über zwei interne Kanäle für Luftfeuchtigkeit und Lufttemperatur sowie bis zu zwei Kanäle zum Anschluss externer Thermokonverter mit Kabelsteckern verfügen. Externe Thermowandler können die Temperatur des Produkts in der Verpackung oder in den Kühl- (Gefrier-)Kammern messen. Die Konverter nutzen ein kabelgebundenes RS485-Netzwerk zur Datenübertragung an den Logger-Webserver. Zur einfachen Montage sind die Konverter mit Magnetverschlüssen ausgestattet. DVT RST-Konverter sind in der Ukraine für die Lagerung von Lebensmitteln und Arzneimitteln gemäß der technischen Vorschrift Nr. 94 über gesetzlich geregelte Messgeräte zertifiziert.

Die

1. Unterbrechungsfreie Stromversorgungsplatine versorgt den Webserver-Logger CS10600 mit Strom, indem sie 230 V Wechselstrom in 24 V Gleichstrom umwandelt. Das Schild enthält zwei austauschbare AGM-Batterien (Gel-Blei-Säure) mit einer Kapazität von 9 A/h. jeweils für eine unterbrechungsfreie Stromversorgung des Rekorders und des Konverternetzwerks für 20 Stunden bei fehlender Netzwerkspannung (abhängig von der Anzahl der Konverter im RS485-Netzwerk).
2. LOCAL WEB Software, die auf dem Webserver-Registrar installiert ist und eine auf Webtechnologien basierende WEB-HMI-Schnittstelle bereitstellt. Die Anwendung soll alle notwendigen Funktionen eines Echtzeitüberwachungssystems erfüllen, nämlich die Erfassung, Verarbeitung, Anzeige und Archivierung der von Wandlern empfangenen Daten, Alarmsignalisierung, Datenbankspeicherung, Protokollierung von Benutzeraktionen und -ereignissen, Verwaltung des Zugriffs, Benutzerrollen und -rechte, Datenexport, Erstellung von Berichten und Grafiken usw. Für den Zugriff auf die LOCAL WEB-Anwendung sind ein Internet- oder Ethernet-Zugang und der Google Chrome-Browser erforderlich.



STRUKTURDIAGRAMM DES DRAHTSYSTEMS

STANDORT DER SENSOREN IM LAGER

MERKMALE DES DRAHTSYSTEMS

Vorteile eines führenden Überwachungssystems:

• Die günstigste Option für Lagerkomplexe mit vielen Räumen, niedrigen Decken und mehreren Etagen
• Die Wandler lassen sich dank des M12-Steckers in ihrem Design leicht und einfach entfernen, was es dem Personal erleichtert, sie zu warten und regelmäßige Kalibrierungen (Überprüfungen) durchzuführen.
• Der Konverter wird über die RS485-Schnittstelle seriell an eine Kabelleitung angeschlossen
• Ein stabileres System durch Signalübertragung vom Konverter zum Registrar-Webserver per Kabel
• Kabelgebundene Konverter sind im Vergleich zu kabellosen Konvertern etwas günstiger
• Die Entfernung der Signalübertragung über das Kabel vom Konverter zum Registrar-Webserver kann bis zu 1000 m betragen
• Die praktische Abfragezeit des Konverters kann ab 1 Sekunde betragen

Nachteile des führenden Überwachungssystems:

• Die Installation ist aufgrund der Installation von Kabelleitungen zu den Sensoren etwas teurer als bei einem drahtlosen System
• Die Installation dauert länger
• Die Installation wird von Personen mit technischen Qualifikationen durchgeführt
• Wenn Sie den Wandler an einen neuen Standort verlegen, müssen Sie den Kabelabschnitt zwischen zwei benachbarten Sensoren verschieben
• Lange Kabelstrecken mit Sensoren erfordern die Installation eines zusätzlichen Netzteils am Ende der Leitung

MERKMALE DER PLATZIERUNG AUF EINEM REGAL MIT PALETTEN

Zur Regelung der relativen Luftfeuchtigkeit und Lufttemperatur bei der Regallagerung von Waren wird ein Dreikanal-Konverter eingesetzt. Der Konverter selbst mit integriertem Feuchtigkeits- und Temperatursensor wird auf einer magnetischen Halterung am höchsten Punkt des Racks (grün markiert) platziert. Am unteren Punkt befindet sich der externe Thermowandler (rot markiert), der über ein Kabel mit M8-Stecker mit dem Wandler verbunden ist. Am höchsten Punkt des Rackständers wird eine externe Antenne mit magnetischer Halterung (blau markiert) platziert. Der Konverter wird zusammen mit dem Kabel des externen Thermokonverters im Inneren des Regals platziert, um ihn vor mechanischer Beschädigung beim Be- und Entladen der Palette aus dem Regal zu schützen.

Dieser Messansatz ermöglicht die gleichzeitige Lösung mehrerer Probleme. Zunächst wird der gesamte Temperaturgradient von der obersten bis zur untersten Etage des Racks kontrolliert, was es dem Kunden erleichtert, kritische Punkte an den Racks zu finden und die Konverter im „Winter-Sommer“-Modus zu bewegen. Zweitens werden durch den Einsatz eines Dreikanalwandlers die Kosten des Gesamtsystems gesenkt, da der dritte Temperaturkanal (externer Temperatursensor mit Kabel) für den Kunden dreimal günstiger kostet als ein herkömmlicher Wandler. Drittens, wenn ein Funkkonverter verwendet wird, können Paletten mit Waren bei dieser Platzierung keine Hindernisse für die Übertragung eines Funksignals vom Konverter zum Koordinator darstellen, da sie sich in direkter Sichtlinie befinden.

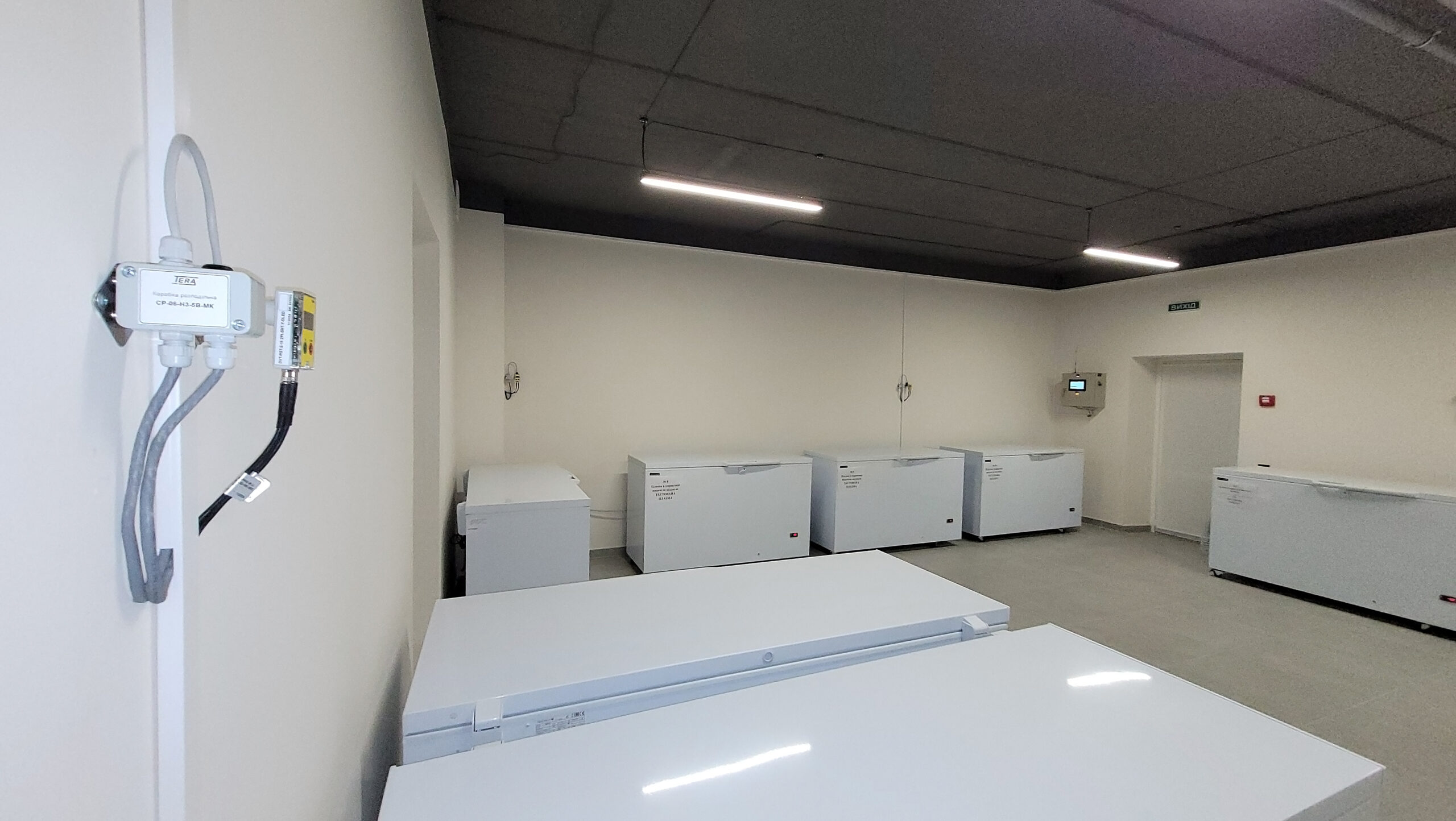

MERKMALE DER PLATZIERUNG VON KONVERTERN IN KÜHLSCHRÄNKEN

Zur Regelung der Lufttemperatur in Kühlschränken (Gefrierschränke, Kühlschränke, Klimaschränke) werden ein- und zweikanalige Temperaturmessumformer eingesetzt. Der Konverter selbst wird auf einer magnetischen Halterung am Kühlschrankgehäuse angebracht. Im Kühlraum sind ein oder zwei externe Thermokonverter an einem Kabel installiert. Das Kabel wird entweder durch die technologische Öffnung im Kühlschrank (falls vorhanden) oder durch die Ecke der Tür gewickelt. Verfügt der Kühlschrank über zwei Kammern mit unterschiedlichen Temperaturen, kommen zwei externe Thermokonverter zum Einsatz, die über zwei M5-Anschlüsse (Modell 2-15) mit dem Konverter verbunden werden. Zur Kühlung von Räumen wird ein Loch in der Sandwichplatte verfestigt, auf beiden Seiten werden Flansche mit hermetischen Kanälen angebracht, durch die der externe Wärmetauscher in den Raum gebracht wird. Dieser Ansatz hat mehrere Vorteile. Erstens befindet sich der Konverter mit der Anzeige außen, Sie können die Temperaturwerte sehen, ohne die Kühlschranktür zu öffnen. Zweitens: Wenn ein Funkkonverter verwendet wird, blockiert der Kühlschrank bei dieser Platzierung nicht das Funksignal, da sich der Konverter außerhalb und nicht im Kühlschrank befindet. Darüber hinaus wird der Akku nicht durch niedrige Temperaturen beeinträchtigt.

Präsentation
