PJSC „TERA” opracowuje, produkuje i instaluje przewodowe i bezprzewodowe zautomatyzowane systemy kontroli temperatury i wilgotności (ASKTV) w przedsiębiorstwach przemysłu farmaceutycznego i spożywczego od 2009 roku. Wszystkie zainstalowane systemy monitoringu pomyślnie przeszły niezbędne procedury walidacyjne u naszych klientów na zgodność z wymaganiami GMP, GDP, GCP, GPP, FDA 21 CFR (Part 11), GAMP i HACCP.

SKŁAD SYSTEMU DRUTOWEGO

Układ sterowania składa się z:

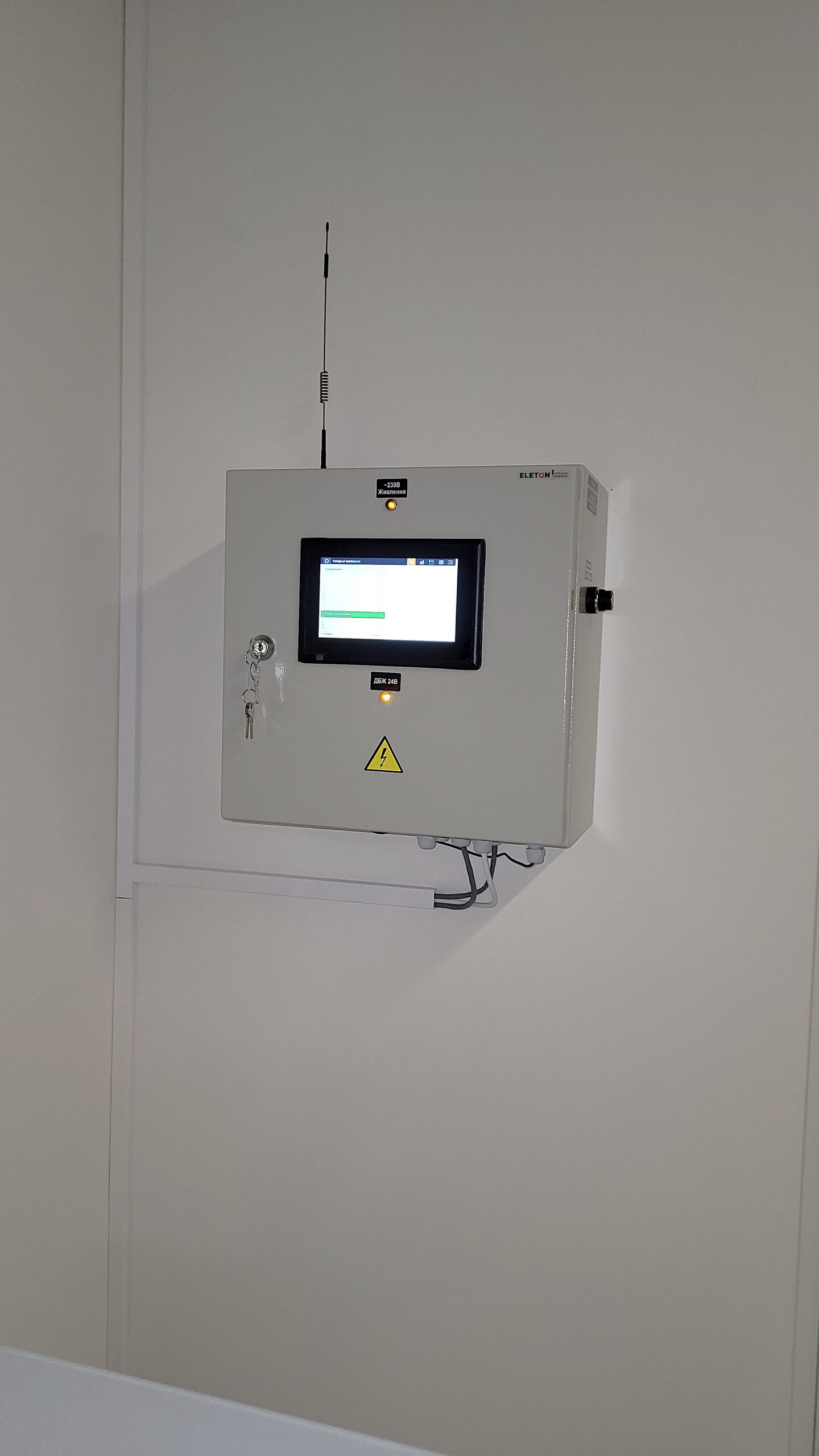

1. CS10600 web server logger, który jest przeznaczony do zbierania danych z przewodowych konwerterów. Urządzenie to spełnia kilka funkcji: agreguje i przechowuje dane otrzymane z konwerterów, zapewnia dostęp do danych przez Internet poprzez interfejs webowy zainstalowanego na nim oprogramowania, zapewnia sygnalizację alarmową oraz pełni funkcję serwera bazodanowego. Rejestrator serwera WWW wykorzystuje port RS485 do podłączenia przetworników przewodowych TSP RST i DVT RST. Dostęp do Internetu do urządzenia zapewniany jest przez Ethernet lub wbudowany modem 4G/LTE. Rejestrator-webserwer jest zainstalowany stacjonarnie w plastikowej osłonie wraz z zasilaczem awaryjnym N1-UPS. Urządzenie może agregować i przechowywać dane z maksymalnie 30 przewodowych przetworników. Ilość pamięci nieulotnej rejestratora-webserwera pozwala na przechowywanie danych przez ponad 10 lat.
2. Termoprzetworniki przewodowe TSP RST i Przetworniki przewodowe wilgotności względnej i temperatury powietrza DVT RST instalowane w pomieszczeniach magazynowych, na regałach, półkach, zamrażarkach czy lodówkach. Konwerter może posiadać dwa kanały wewnętrzne dla wilgotności i temperatury powietrza oraz maksymalnie dwa kanały do ​​podłączenia zewnętrznych termokonwerterów ze złączami kablowymi. Zewnętrzne termoprzetworniki mogą mierzyć temperaturę produktu wewnątrz opakowania lub wewnątrz komór chłodziarki (zamrażarki). Konwertery wykorzystują przewodową sieć RS485 do przesyłania danych do rejestratora-webserwera. Dla ułatwienia montażu konwertery wyposażone są w mocowania magnetyczne. Przetwornice DVT RST są certyfikowane na Ukrainie do przechowywania produktów spożywczych i produktów leczniczych zgodnie z Regulaminem Technicznym nr 94 prawnie uregulowanego sprzętu pomiarowego.
3. Płyta zasilacza awaryjnegozapewnia zasilanie rejestratora serwera sieciowego CS10600, przekształcając zasilanie sieciowe 230 V AC na 24 V DC. W tarczy znajdują się dwa wymienne akumulatory AGM (żelowe kwasowo-ołowiowe) o wydajności 9 A/h. każdy dla nieprzerwanego zasilania rejestratora i sieci konwerterów przez 20 godzin w przypadku braku zasilania sieciowego (zależy od ilości konwerterów w sieci RS485).
4. Oprogramowanie LOCAL WEB zainstalowane na rejestratorze serwera WWW, które zapewnia interfejs WEB HMI zbudowany w oparciu o technologie sieciowe. Aplikacja przeznaczona jest do realizacji wszystkich niezbędnych funkcji systemu monitoringu w czasie rzeczywistym, tj. zbierania, przetwarzania, wyświetlania i archiwizacji danych odbieranych z przetworników, sygnalizacji alarmów, przechowywania bazy danych, rejestrowania działań i zdarzeń użytkowników, administrowania dostępem, role i uprawnienia użytkowników, eksport danych, tworzenie raportów i wykresów itp. Dostęp do Internetu lub sieci Ethernet oraz przeglądarka Google Chrome są wymagane, aby użytkownicy mogli uzyskać dostęp do aplikacji LOCAL WEB.



SCHEMAT KONSTRUKCYJNY SYSTEMU PRZEWODOWEGO

LOKALIZACJA CZUJNIKÓW W MAGAZYNIE

CECHY SYSTEMU DRUTOWEGO

Zalety wiodącego systemu monitoringu:

• Najtańsza opcja dla kompleksów magazynowych z dużą liczbą pomieszczeń, niskimi sufitami i wieloma kondygnacjami.
• Przetworniki są łatwo i prosto demontowane dzięki złączu M12 w swojej konstrukcji, co ułatwia ich konserwację i okresową kalibrację (weryfikację) przez personel
• Konwerter podłączony jest szeregowo do jednej linii kablowej poprzez interfejs RS485
• Bardziej stabilny system dzięki transmisji sygnału z konwertera do rejestratora-serwera za pomocą kabla
• Przewodowe konwertery są nieco tańsze w porównaniu do bezprzewodowych
• Odległość transmisji sygnału kablem od konwertera do rejestratora-webserwera może wynosić nawet 1000 m
• Praktyczny okres przeglądu konwertera może wynosić od 1 sekundy

Wady wiodącego systemu monitoringu:

• Instalacja jest nieco droższa niż systemu bezprzewodowego ze względu na doprowadzenie linii kablowych do czujników
• Instalacja wymaga więcej czasu
• Montaż wykonywany jest przez osoby posiadające uprawnienia inżynierskie
• W przypadku przenoszenia przetwornika w nowe miejsce należy przenieść odcinek przewodu pomiędzy dwoma sąsiednimi czujnikami
• Długie linie kablowe z czujnikami wymagają zainstalowania dodatkowego zasilacza na końcu linii

CECHY UMIESZCZENIA NA REGAŁACH Z PALETAMI

Trójkanałowy przetwornik służy do kontroli wilgotności względnej i temperatury powietrza podczas składowania towarów na półkach. Sam konwerter z wbudowanym czujnikiem wilgotności i temperatury umieszczony jest na uchwycie magnetycznym w najwyższym punkcie stelaża (zaznaczony na zielono). W dolnym punkcie znajduje się zewnętrzny przetwornik termiczny (zaznaczony na czerwono), który łączy się z przetwornikiem za pomocą przewodu zakończonego złączem M8. Antena zewnętrzna na uchwycie magnetycznym (zaznaczona na niebiesko) jest umieszczona w najwyższym punkcie stojaka rack. Konwerter wraz z przewodem zewnętrznego termokonwertera umieszczone są wewnątrz regału regałowego w celu zabezpieczenia przed uszkodzeniami mechanicznymi podczas załadunku i rozładunku palet z regału.

Takie podejście do pomiaru pozwala rozwiązać kilka problemów jednocześnie. W pierwszej kolejności kontrolowany jest cały gradient temperatury od górnej do dolnej półki regału, co ułatwia klientowi odnalezienie punktów krytycznych na regałach oraz przestawienie przetwornic w trybach „zima-lato”. Po drugie, dzięki zastosowaniu trójkanałowego konwertera, koszt całego systemu jest obniżony, ponieważ trzeci kanał temperaturowy (zewnętrzny czujnik temperatury z przewodem) kosztuje klienta 3 razy taniej niż konwencjonalny konwerter. Po trzecie, jeśli używany jest konwerter bezprzewodowy, to przy takim ustawieniu palety z towarami nie mogą stwarzać przeszkód w przekazywaniu sygnału radiowego z konwertera do koordynatora, ponieważ znajdują się one w bezpośredniej linii wzroku.

CECHY LOKALIZACJI KONWERTERÓW W LODÓWKACH

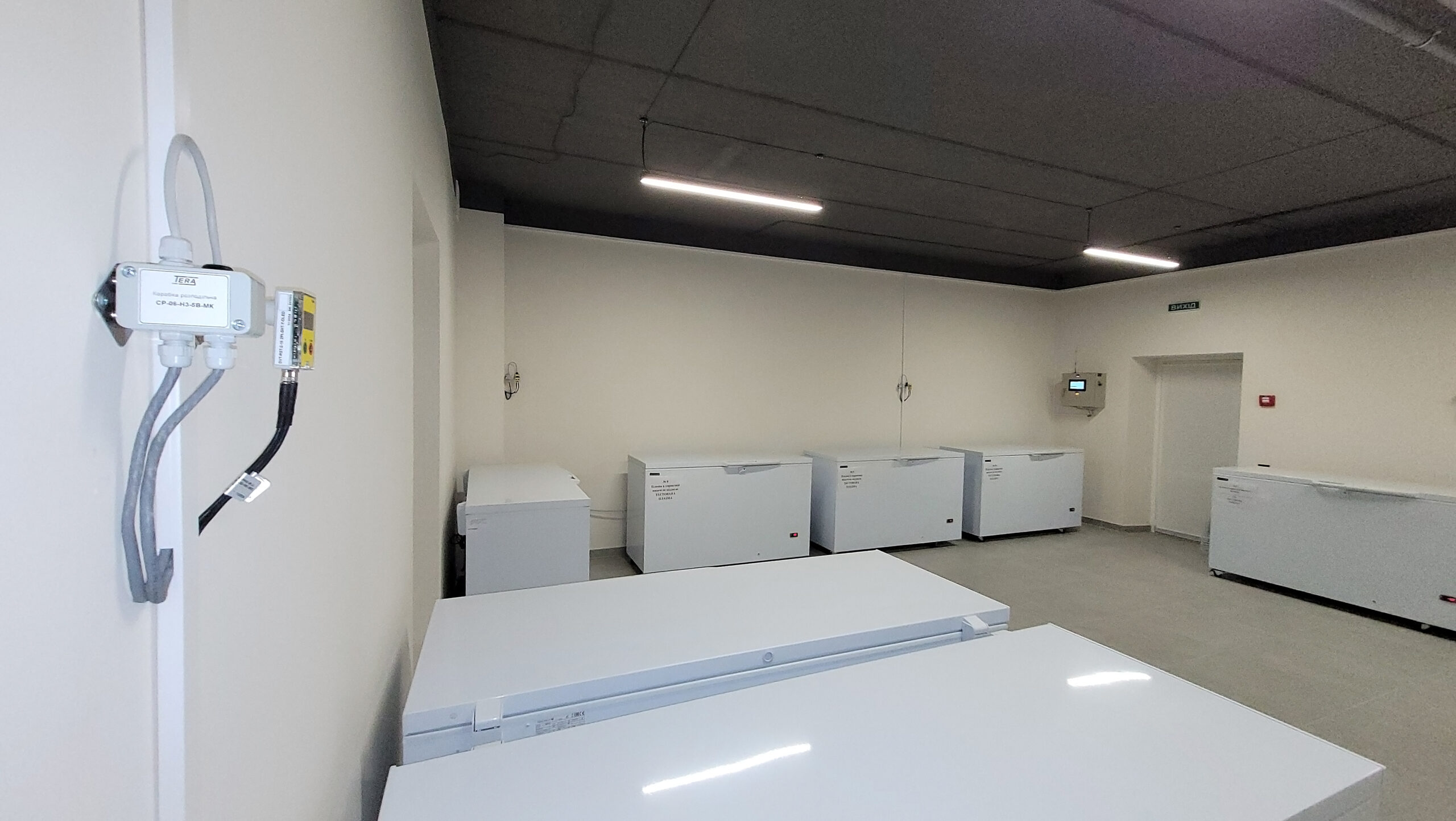

Jedno- i dwukanałowe przetworniki temperatury służą do regulacji temperatury powietrza w lodówkach (mroźniach, chłodziarkach, komorach klimatycznych). Sam konwerter jest umieszczony na magnetycznym uchwycie na korpusie lodówki. Wewnątrz komory chłodziarki zainstalowany jest jeden lub dwa zewnętrzne termokonwertery na kablu. Kabel jest nawinięty albo przez otwór technologiczny w lodówce (jeśli taki istnieje), albo przez róg drzwi. Jeśli lodówka ma dwie komory o różnych temperaturach, wówczas stosuje się dwa zewnętrzne termokonwertery, które są podłączone do konwertera za pomocą dwóch złączy M5 (model 2-15). W przypadku pomieszczeń chłodniczych zatapiany jest otwór w płycie warstwowej, po obu stronach montowane są kołnierze z kanałami hermetycznymi, przez które do pomieszczenia wprowadzany jest zewnętrzny wymiennik ciepła. Takie podejście ma kilka zalet. Po pierwsze konwerter ze wskazaniem znajduje się na zewnątrz, możesz zobaczyć wartości temperatury bez otwierania drzwi lodówki. Po drugie, jeśli używany jest konwerter bezprzewodowy, to przy takim ustawieniu lodówka nie blokuje sygnału radiowego, ponieważ konwerter znajduje się na zewnątrz, a nie wewnątrz lodówki. Ponadto na jego akumulator nie mają wpływu niskie temperatury.
