S.A. „TERA” este implicată în dezvoltarea, producția și instalarea sistemelor automatizate de control al umidității și temperaturii cu fir și fără fir pentru industria farmaceutică și alimentară din 2009. Toate sistemele de monitorizare instalate au trecut cu succes procedurile de validare la clienții S.A. „TERA” conform cerințelor GMP, GDP, GCP, GPP, FDA 21 CFR (Part11), GAMP și HACCP.

COMPONENTELE SISTEMULUI FĂRĂ FIR

Sistemul de monitorizare fără fir, bazat pe înregistratoarele de date GSM și Wi-Fi, este format din următoarele componente:

1. Înregistratoare fără fir de umiditate și temperatură GSM și Wi-Fi folosesc un modem GSM sau Wi-Fi încorporat pentru a transmite datele pe un server cloud. Dispozitivul funcționează după principiul: se trezește, măsoară, transmite și adoarme. În caz de lipsă de conexiune cu turnul operatorului sau cu routerul Wi-Fi, înregistratorul stochează datele colectate despre umiditate și temperatură în propria memorie flash nevolatilă.
   Pentru afișare, se utilizează un ecran OLED cu contrast ridicat, care arată valorile umidității și temperaturii pentru toate canalele de măsurare. În plus, pe ecran sunt afișate nivelul semnalului, starea bateriei și numărul de serie. Înregistratorul este livrat cu o husă de cauciuc pentru protecție împotriva șocurilor și căderilor și are un suport magnetic integrat. Înregistratorul are două porturi IP67 M8, la care se pot conecta unul sau doi termoconvertoare externe Pt1000 sau convertoare de umiditate și temperatură a aerului SHT. De asemenea, dispozitivul dispune de un port USB-C pentru conectarea încărcătorului bateriei. Bateria litiu interschimbabilă a înregistratorului de date de tip 18650 poate fi înlocuită rapid de utilizator, dacă este necesar.
2. Software-ul ColdChainCloud, găzduit în cloud, care asigură o interfață HMI WEB pentru utilizatori, construită pe tehnologii web. Aplicația este concepută pentru a îndeplini toate funcțiile necesare ale sistemului de monitorizare în timp real, inclusiv colectarea, procesarea, afișarea și arhivarea datelor de la senzori, alarmarea în caz de urgență, administrarea bazelor de date, înregistrarea acțiunilor utilizatorilor și a evenimentelor, gestionarea accesului, rolurilor și drepturilor utilizatorilor, exportul datelor, crearea de rapoarte și grafice și multe altele. Pentru a accesa aplicația ColdChainCloud, utilizatorii trebuie să aibă o conexiune la Internet și browserul Google Chrome.

DIAGRAMA STRUCTURALĂ A SISTEMULUI FĂRĂ FIR

CARACTERISTICILE SISTEMULUI FĂRĂ FIR

Avantajele sistemului de monitorizare fără fir:

• Cea mai economică opțiune pentru farmacii, puncte de vaccinare, camere de depozitare a medicamentelor în spitale sau clinici, camere de depozitare a alimentelor în restaurante și cafenele, adică locuri unde trebuie monitorizat un singur punct sau mai multe puncte într-o singură încăpere.
• Înregistratoarele sunt ușor de montat și demontat datorită suportului magnetic, iar sistemul poate fi mutat cu ușurință la un alt obiectiv, dacă este necesar.
• Instalare simplă, care poate fi efectuată de utilizator.
• Sistemul fără fir poate fi utilizat pentru cartografierea echipamentelor și încăperilor (căutarea punctelor critice).

Dezavantajele sistemului de monitorizare fără fir:

• Semnalul radio de la înregistrator poate fi blocat de obstacole externe (palete cu mărfuri, pereți etc.) sau de interferențe radio.
• Durata de viață a bateriei depinde de frecvența interogării senzorului (cu cât este mai frecventă, cu atât se descarcă mai repede bateria).
• Frecvența practică de interogare a senzorilor nu este mai frecventă de 1 dată pe minut, frecvența recomandată este de 1 dată la 5 sau 10 minute.
• Este necesar să plătiți un abonament lunar pentru accesul la software-ul cloud ColdChainCloud și pentru Internetul mobil.

CARACTERISTICILE PLASĂRII ÎNREGISTRATOARELOR ÎN FRIGIDERE

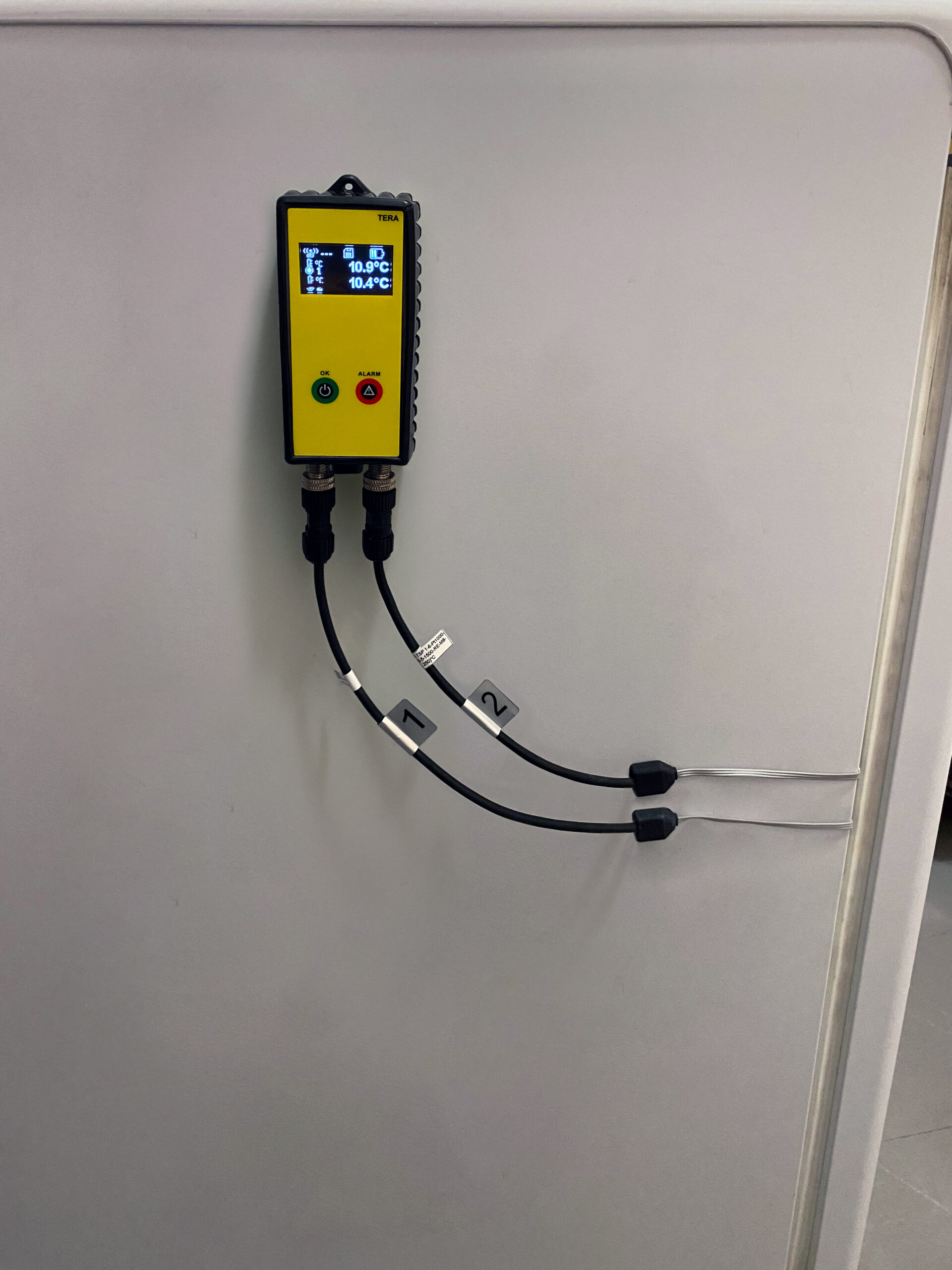

Pentru a monitoriza temperatura aerului în frigidere (camere de congelare, lăzi frigorifice, camere climatice), se utilizează înregistratoare de temperatură GSM și Wi-Fi cu unul sau două canale. Înregistratorul este montat pe carcasa frigiderului cu ajutorul unui suport magnetic. Unul sau doi termoconvertoare externe cu fir sunt introduse în camera frigider ului. Cablu este introdus fie printr-o deschidere tehnologică în frigider (dacă există), fie prin ușă (se furnizează un termoconvertor special cu un adaptor pentru cablu plat, astfel încât atunci când ușa este închisă să nu rămână un spațiu la punctul de intrare a cablului). Dacă frigiderul are două camere cu temperaturi diferite, se utilizează două termoconvertoare externe, care sunt conectate la înregistrator prin două porturi M5 (model DLT-20-2Pt). Pentru camerele frigorifice, se face o gaură în panoul sandwich, flanșe cu treceri etanșe sunt instalate pe ambele părți, prin care se introduce în încăpere termoconvertorul extern cu fir.

Prezentare
