Беспроводная система мониторинга на базе смартфона

ЧАО «ТЭРА» разрабатывает, производит и устанавливает на предприятиях фармацевтической и пищевой отрасли проводные и беспроводные автоматизированные системы контроля температуры и влажности (АСКТВ) с 2009 года. Все установленные системы мониторинга температуры и влажности успешно прошли необходимые валидационные процедуры у наших заказчиков на соответствие требованиям GMP, GDP, GCP, GPP, FDA 21 CFR (Part11), GAMP и HACCP.

СОСТАВ БЕСПРОВОДНОЙ СИСТЕМЫ МОНИТОРИНГА

АСКТВ состоит из следующих компонентов:

Android-смартфона c 4G мобильным Интернетом, на котором установлено Android-приложение для связи с беспроводными преобразователями TSP 868 (DVT 868) и визуализации их показаний на дисплее смартфона. Смартфон помещается в пластиковый держатель, который можно разместить как на горизонтальной плоскости (например, поставить на холодильник), так и на вертикальной плоскости (например, повесить его на стену).
Координатора T-K-868, который подключается через разъем USB-C к Android-смартфону и выступает шлюзом между беспроводными преобразователями TSP 868 (DVT 868) и Android-смартфоном. Координатор работают как точка доступа на частоте 868 МГц с радиусом покрытия 50…300 метров в зависимости от условий прохождения радиосигнала. Один координатор может администрировать до 12 беспроводных преобразователей. Через второй USB-C разъем координатора, сам координатор и соответственно смартфон подключаются через стандартную USB зарядку к розетке 220 В. В случае пропадания сетевого питания, смартфон автоматически переключается на питание от своей встроенной аккумуляторной батареи и отправляет аварийное сообщение в облако о потере сетевого питания.

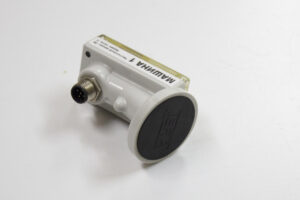

Беспроводных термопреобразователей TSP 868 и беспроводных преобразователей относительной влажности и температуры воздуха DVT 868, устанавливаемых в помещениях хранения, на стеллажах, полках, морозильных камерах или холодильниках. Преобразователь может иметь два внутренних канала по температуре и влажности воздуха плюс дополнительно один или два канала для подключения наружных термопреобразователей с кабельными разъемами. Наружные термопреобразователи могут измерять температуру товара внутри упаковки или внутри холодильных (морозильных) камер. Преобразователи работают от двух сменных батареек и используют радиочастоту 868 Мгц для передачи данных. Для удобства монтажа преобразователи оснащены магнитными креплениями. Преобразователи DVT 868 сертифицированы в Украине для хранения пищевых продуктов и лекарственных средств по Техрегламенту №94 законодательно-регулируемых средств измерительной техники.
Программного обеспечения Cold Chain Cloud, размещенного в облаке, которое обеспечивает пользовательский WEB HMI интерфейс, построенный на веб-технологиях. Приложение предназначено для выполнения всех необходимых функций системы мониторинга в реальном времени, а именно сбора, обработки, отображения и архивирования данных, полученных от преобразователей, аварийной сигнализации, хранения базы данных, ведения журналов действий пользователей и событий, администрирования доступа, ролей и прав пользователей, экспорта данных, создания отчетов и графиков и т.п. Для доступа пользователей к приложению Cold Chain Cloud необходим Интернет и браузер Google Chrome.

СТРУКТУРНАЯ СХЕМА БЕСПРОВОДНОЙ СИСТЕМЫ

Схема беспроводной системы мониторинга тепла и влажности

РАЗМЕЩЕНИЕ ДАТЧИКОВ НА СКЛАДЕ

Схема размещения датчиков на складе

Обозначения датчиков

ОСОБЕННОСТИ БЕСПРОВОДНОЙ СИСТЕМЫ

Преимущества беспроводной системы мониторинга:

Наиболее бюджетный вариант для аптек, пунктов вакцинации, комнат хранения лекарственных средств в больницах или поликлиниках, комнат хранения пищевых продуктов ресторанов, кафе, т.е. там, где нужно контролировать от одной до нескольких точек в рамках одного помещения.
Беспроводные преобразователи легко и просто размещаются и снимаются за счет магнитного крепления, систему легко перенести на другой объект, в случае необходимости.
Простой монтаж, который может быть выполнен самим пользователем.
Беспроводную систему температуры и влажности можно использовать для картирования оборудования и помещений (поиска критических точек).

Недостатки беспроводной системы мониторинга:

Радиосигнал от преобразователя может быть заблокирован внешними препятствиями (паллетами с товаром, стеной и тп.) или радиопомехами в эфире.
Дальность передачи радиосигнала от преобразователя к координатору внутри помещения при отсутствии прямой видимости составляет не более 50-100 м.
Зависимость расхода энергии батарейки от периода опроса преобразователя (чем чаще, тем скорее сядет батарейка).
Практический период опроса преобразователей — не чаще 1 раза в минуту, рекомендуемый – 1 раз в 5 или 10 минут.
Необходимость оплачивать ежемесячную абонплату за доступ к облачному программному обеспечению Cold Chain Cloud и за мобильный Интернет.

ОСОБЕННОСТИ РАЗМЕЩЕНИЯ ДАТЧИКОВ В ХОЛОДИЛЬНИКАХ

Для контроля температуры воздуха в холодильниках (морозильных камерах, холодильных ларях, климатических камерах) используются одно- и двухканальные преобразователи температуры. Сам преобразователь размещается на магнитном креплении на корпусе холодильника. Внутрь камеры холодильника заводится один или два наружных термопреобразователя на кабеле. Кабель заводится или через технологическое отверстие в холодильнике (если такое имеется), или через дверь (поставляется специальный термопреобразователь с переходником на плоский кабель, чтобы при закрытии двери в месте захода кабеля не образовывалась щель). Если холодильник имеет две камеры с разными температурами, то используются два наружных термопреобразователя, которые подключаются к преобразователю через два разъема М5 (модель 2-15). Для холодильных комнат сверлится отверстие в сэндвич-панели, с двух сторон устанавливаются фланцы с гермовводами, через которые внутрь комнаты заводится наружный термопреобразователь. Android-смартфон с координатором T-K-868 размещается в том же помещении, где размещены холодильники (или холодильная комната), и может работать максимально с 12 преобразователями, которые измеряют температуру холодильников.

Схема размещения в холодильниках датчиков температуры и влажности
